手持POS機是一種多功能終端，把它安裝在信用卡的特約商戶和受理網點中與計算機聯成網絡，就能實現電子資金自動轉帳，它具有支持消費、預授權、余額查詢和轉帳等功能，使用起來安全、快捷、可靠。大宗交易中基本經營情報難以獲取，導入POS系統主要是解決零售業信息管理盲點。連鎖分店管理信息系統中的重要組成部分。

一、POS機智能鋰電池設計要求：

根據客戶的要求和規格，設計與主機配套的POS機智能電池組，將帶通信協議的智能電量計、鋰電池及安全保護性能集成到解決方案中去，可達到智能鋰電池組與POS機主機信息共享，最終實現合理、高效、安全的電池管理方案。在整個方案的設計過程中，以實現同主機的最完美的整合為方向，以確保電池、電池組及整個系統的安全性為前提，以滿足相應的設計法規及認證法規為首選考慮。同時為了確保鋰電池的安全性和可靠性，電池組內部都要采取多層保護，防止鋰電池因過充電，過放電或短路而被破壞。

二、POS機智能鋰電池設計方案：

1）保護板（PCM）：主要是對可充電智能電池組進行設計的保護線路，由于鋰電池本身的化學特性，需要提供智能電量計算、過充、過放、短路、過流及過溫等保護功能。以避免引起燃燒、爆炸等危險。

2）保護IC（Protection IC）：設計方案的主要保護功能芯片，對電芯進行過充、過放、過流、短路等功能的在線時時監測。使電芯在安全穩定高效的范圍內工作。

3）過流保護片（PTC）：主要針對二次保護功能設計。PTC可恢復保險絲具有過流保護，自動恢復雙重功能。電池產品里的PTC可以防止電池高溫放電和不安全的大電流的發生。 4）103450鋰離子電芯/103450 Li-ion cell（SANYO）。

5）場效應管（MOSFET）：MOSFET管，在保護電路中起開關作用，永遠使負載兩端的電壓不會升高也不會降低，保證電壓穩定。

6）電量管理控制芯片（BQ26500）：功能完整的電量檢測計，具有一個測量電壓與溫度的模數轉換器(ADC) 和一個測量電流與充電感測的模數轉換器。電量檢測計具有一個微處理器，負責執行電量檢測計，能夠提供剩余電量狀態(Remaining State of Capacity)等信息，BQ26500產品還提供剩余可運行時間 (Run Time to Empty)。主機可隨時向電量檢測計查詢這些信息，將電池信息通知用戶。電量檢測計的使用非常方便。讓使用者隨時掌握電池電能。

7）電池組封裝:膠殼。

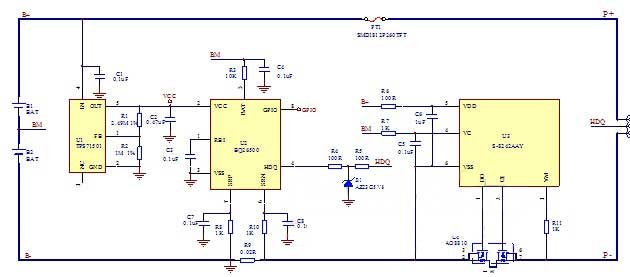

8）POS機智能電池設計方案原理圖：

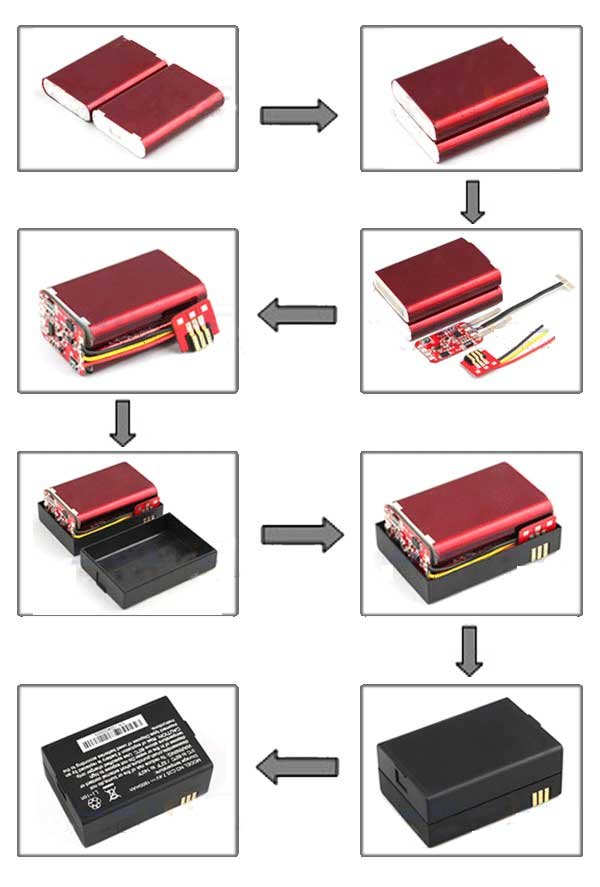

三、POS機智能鋰電池產品實現圖：
